เซนเซอร์วัดปริมาณน้ำฝน Analog Rain Drop Sensor SNP-00016

เซ็นเซอร์ตรวจวัดปริมาณน้ำฝน ใช้หลักการเปลี่ยนแปลงความต้านทานของวงจรไฟฟ้า เมื่อมีหยดน้ำมาสัมผัสบริเวณแผงเซ็นเซอร์ ทำให้ค่าความต้านทานเปลี่ยนแปลงไป ค่าความต้านทานลดลงคือมีปริมาณน้ำที่สัมผัสแผงมากขึ้น

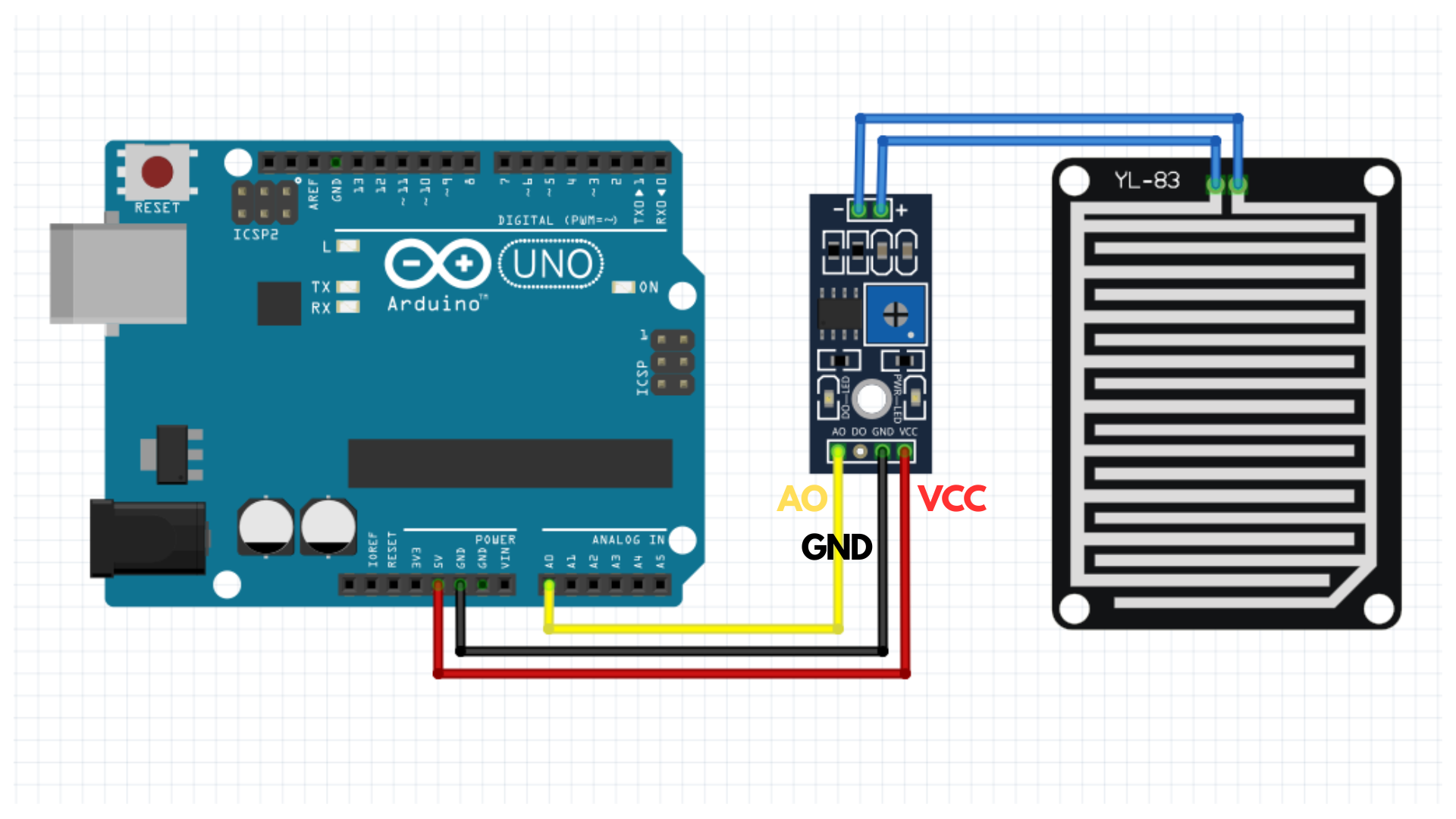

1.ต่ออุปกรณ์

     Rain Drop Sensor > Arduino UNO
•    GND > GND
•    VCC > 5V
•    AO > A0

2.ลงโปรแกรม
Copy โค้ดด้านล่าง

1int analogPin = A0;
2void setup() {
3  pinMode(analogPin, INPUT);
4  Serial.begin(9600);
5}
6void loop() {
7  int val = analogRead(analogPin);
8  Serial.print("val = ");
9  Serial.println(val);
10  delay(100);
11}

1int analogPin = A0;
2void setup() {
3  pinMode(analogPin, INPUT);
4  Serial.begin(9600);
5}
6void loop() {
7  int val = analogRead(analogPin);
8  Serial.print("val = ");
9  Serial.println(val);
10  delay(100);
11}

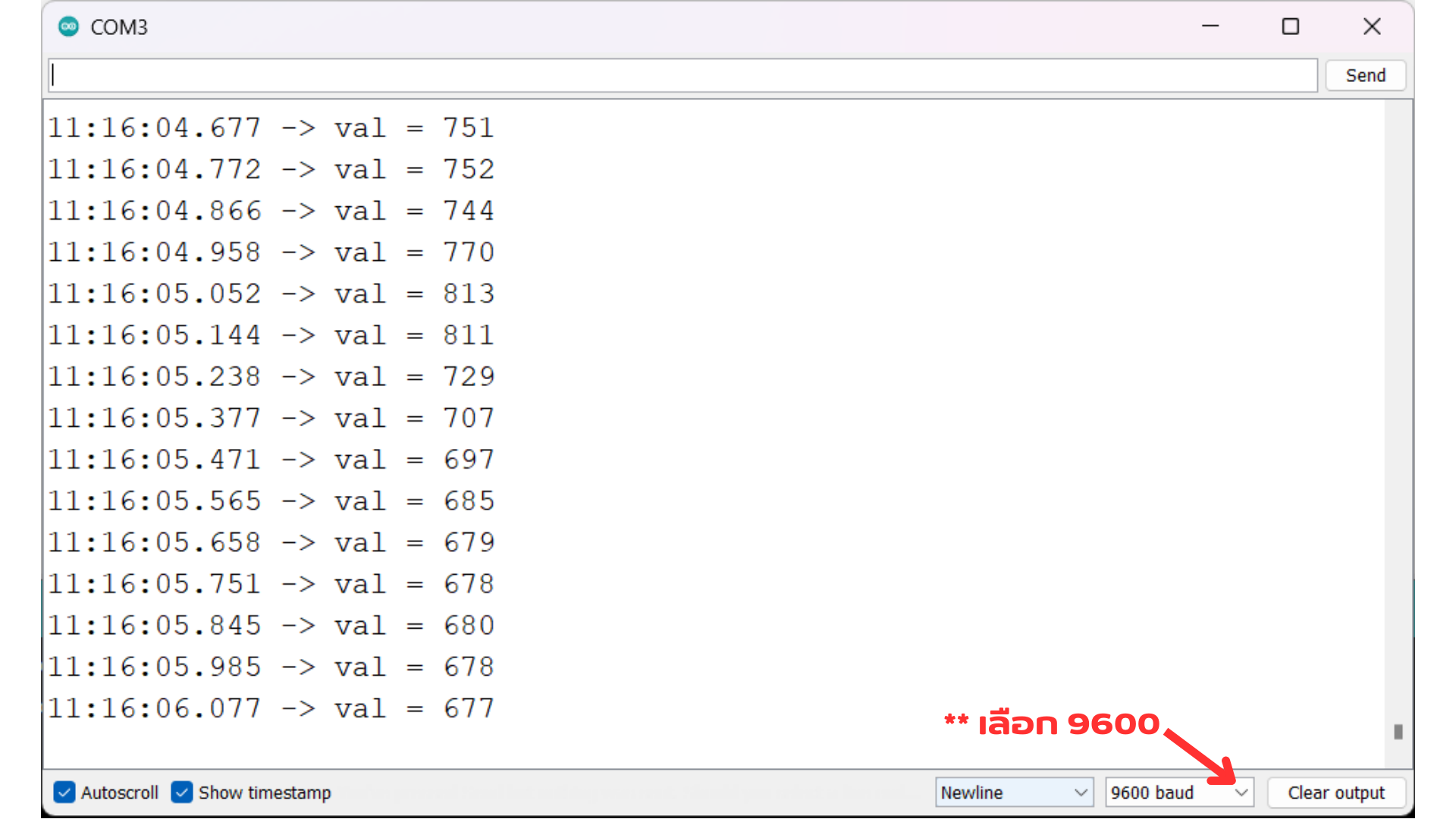

3.ผลลัพธ์
เมื่อมีหยดน้ำมาสัมผัสบริเวณแผงเซ็นเซอร์ จะเห็นได้ว่าความต้านทานลดลง
