เซนเซอร์วัดระยะทาง Ultrasonic 4 Pin HC-SR04 SNP-00081

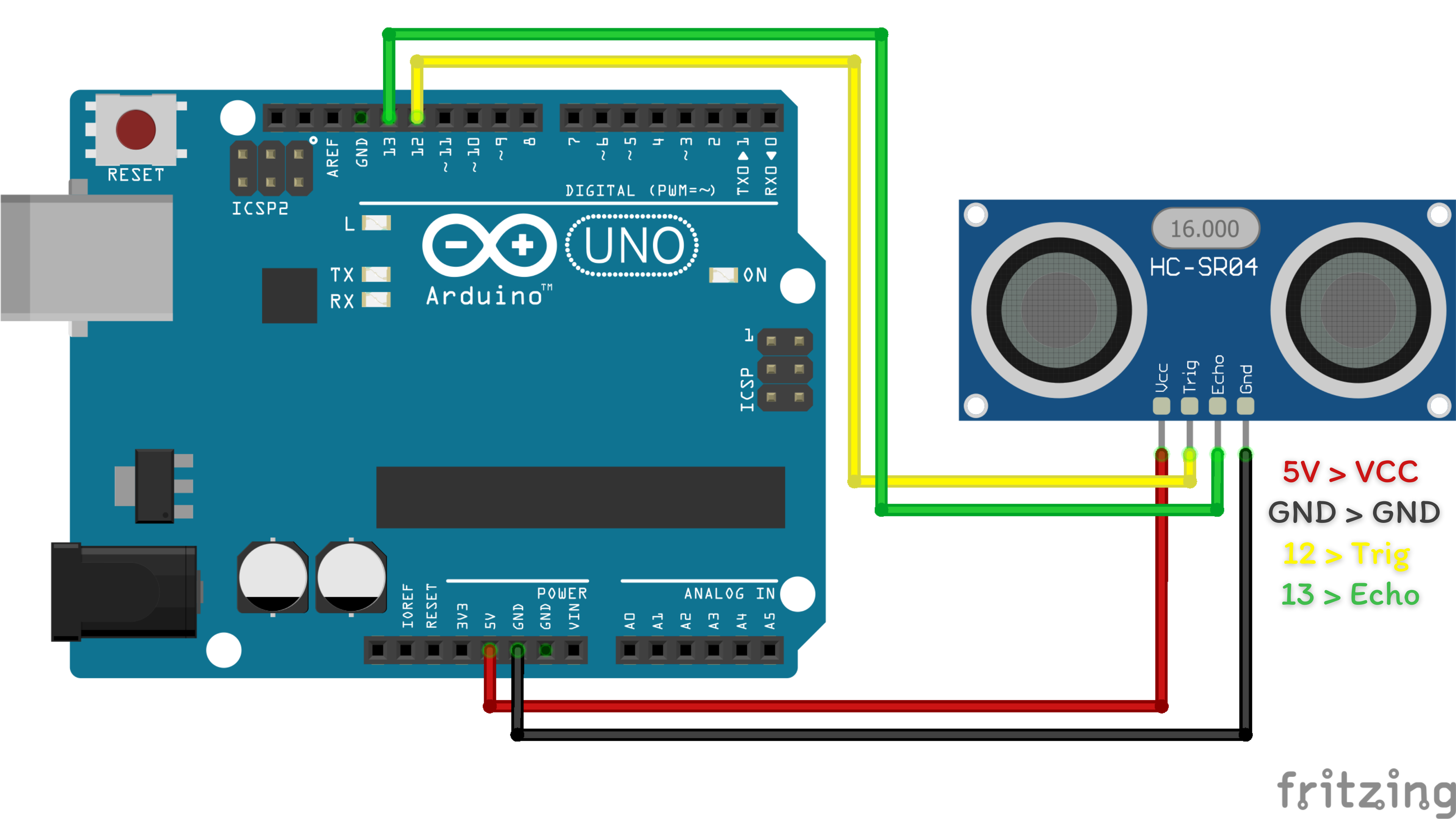

1#define echoPin 13  // Pin ที่เชื่อมต่อกับขา Echo ของ HC-SR04
2#define trigPin 12  // Pin ที่เชื่อมต่อกับขา Trig ของ HC-SR04
3
4long duration; // ใช้เก็บเวลาที่เสียงเดินทางไปกลับ
5int distance;  // ใช้เก็บระยะทาง
6
7void setup() {
8  pinMode(trigPin, OUTPUT);  // กำหนดให้ trigPin เป็น output
9  pinMode(echoPin, INPUT);   // กำหนดให้ echoPin เป็น input
10  Serial.begin(9600);        // เริ่มต้นการเชื่อมต่อ Serial เพื่อแสดงผล
11}
12
13void loop() {
14  // ส่งสัญญาณเสียง (Trigger)
15  digitalWrite(trigPin, LOW);
16  delayMicroseconds(2);
17  digitalWrite(trigPin, HIGH);
18  delayMicroseconds(10);
19  digitalWrite(trigPin, LOW);
20
21  // อ่านระยะเวลาที่เสียงสะท้อนกลับมา (Echo)
22  duration = pulseIn(echoPin, HIGH);
23
24  // คำนวณระยะทาง (ในเซนติเมตร)
25  distance = duration * 0.034 / 2;
26

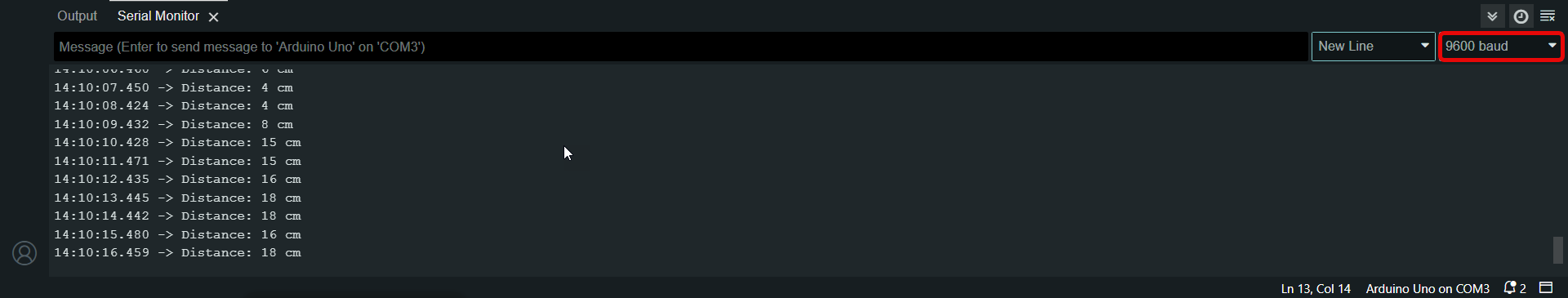

27  // แสดงผลระยะทาง
28  Serial.print("Distance: ");
29  Serial.print(distance);
30  Serial.println(" cm");
31
32  delay(1000); // หน่วงเวลา 1 วินาที
33}
