เซนเซอร์ตรวจจับวัตถุ Infrared E18-D80NK SNP-00013

เซ็นเซอร์ E18-D80NK เป็นเซ็นเซอร์ตรวจจับระยะทางที่ใช้งานง่ายและราคาประหยัด เหมาะสำหรับการใช้งานในโครงงานอิเล็กทรอนิกส์ต่างๆ เช่น หุ่นยนต์หลบสิ่งกีดขวาง ระบบอัตโนมัติ และอื่นๆ

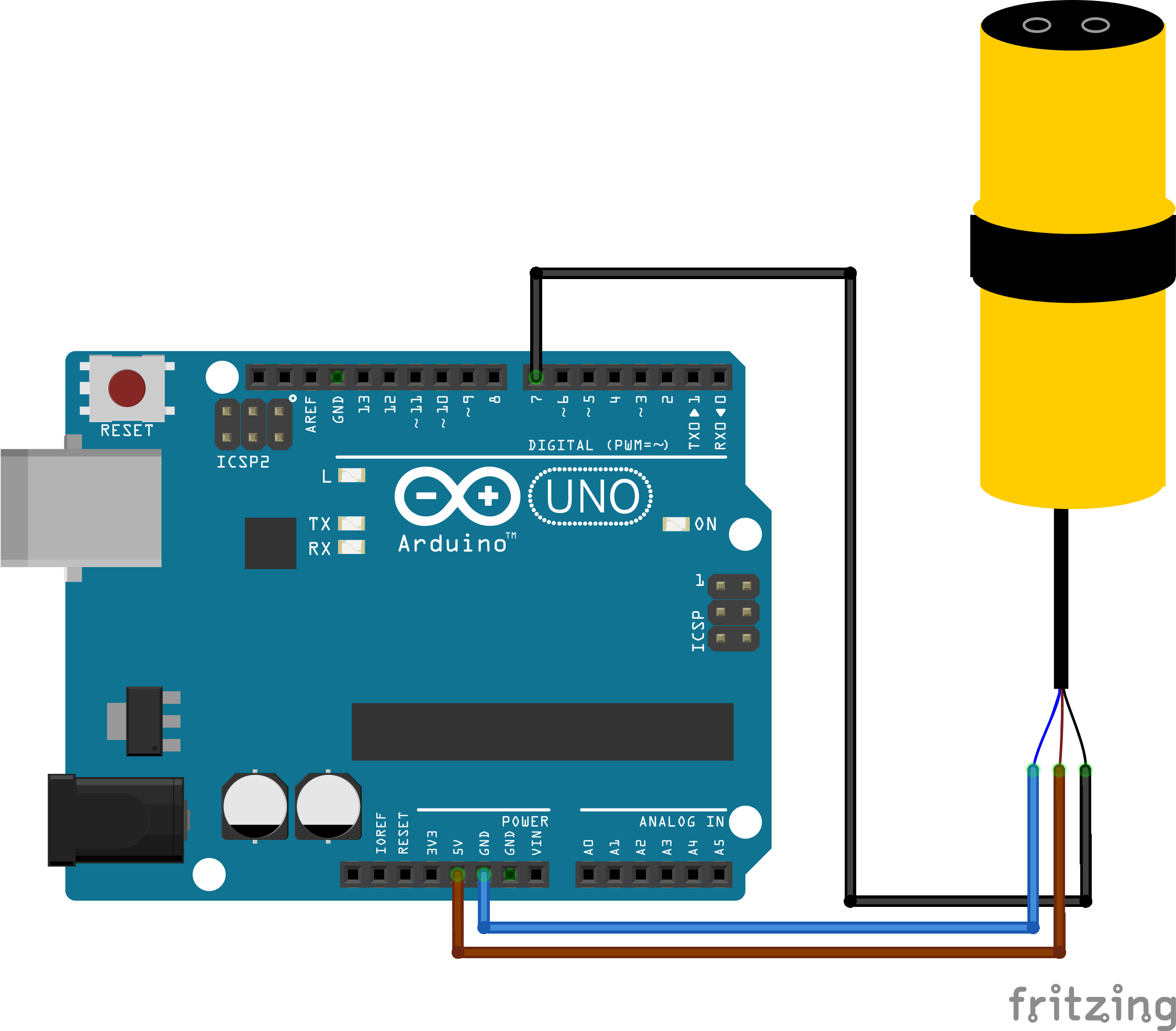

1.ต่ออุปกรณ์

E18-D80NK > Arduino UNO

• น้ำตาล > 5V
• น้ำเงิน > GND
• ดำ > Pin 7

2.ลงโปรแกรม
Copy โค้ดด้านล่าง

1#define SENSOR_PIN 7
2
3void setup() {
4  Serial.begin(9600);
5  pinMode(LED_BUILTIN,OUTPUT);
6}
7
8void loop() {
9  int input = digitalRead(SENSOR_PIN);
10  Serial.print("INPUT : ");
11  Serial.println(input);
12  if(input==HIGH){
13    digitalWrite(LED_BUILTIN,LOW);
14  }
15  else{
16    digitalWrite(LED_BUILTIN,HIGH);
17  }
18  delay(500);
19}

1#define SENSOR_PIN 7
2
3void setup() {
4  Serial.begin(9600);
5  pinMode(LED_BUILTIN,OUTPUT);
6}
7
8void loop() {
9  int input = digitalRead(SENSOR_PIN);
10  Serial.print("INPUT : ");
11  Serial.println(input);
12  if(input==HIGH){
13    digitalWrite(LED_BUILTIN,LOW);
14  }
15  else{
16    digitalWrite(LED_BUILTIN,HIGH);
17  }
18  delay(500);
19}

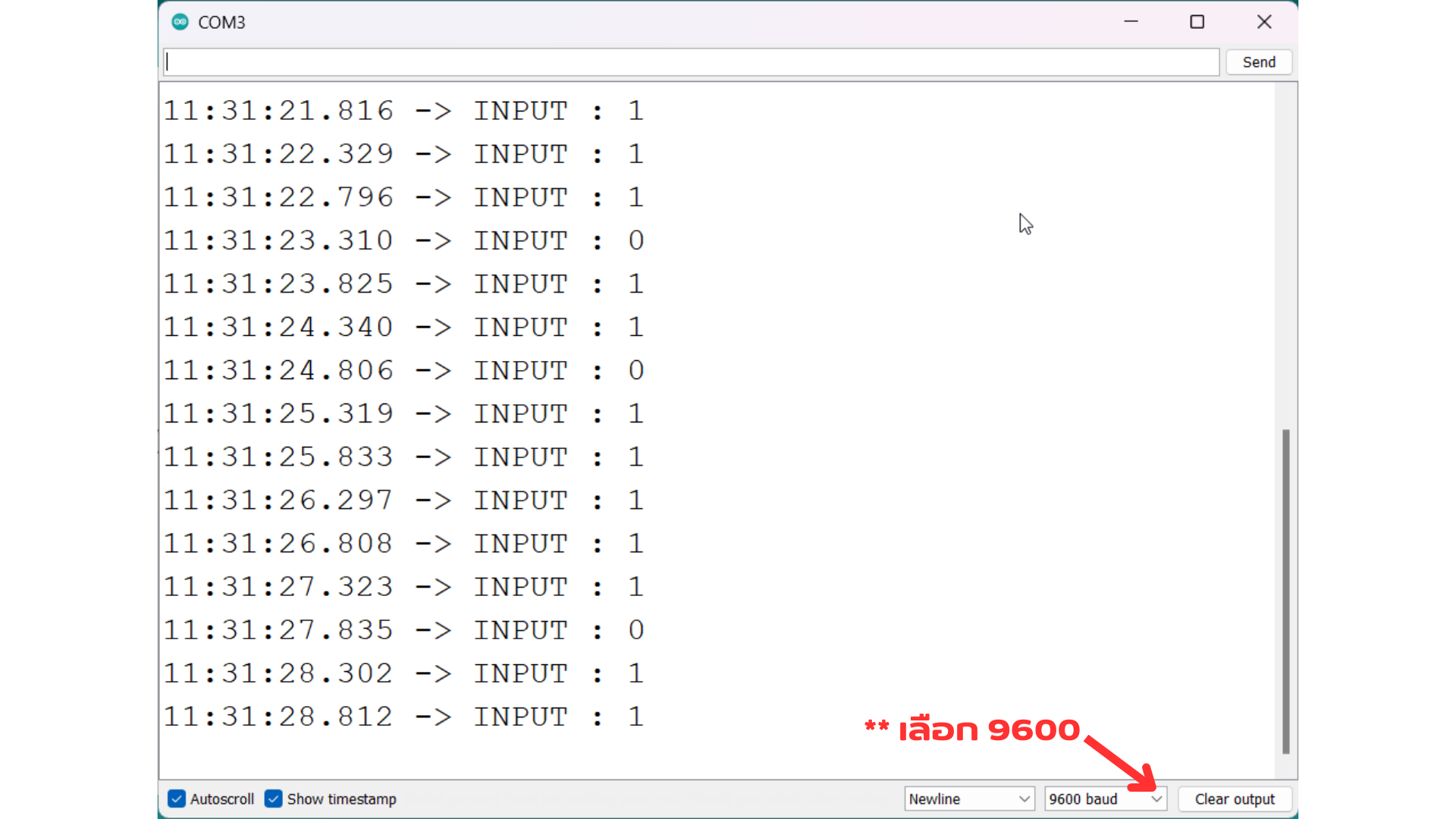

3.ผลลัพธ์
เมื่อมีสิ่งของขวางเซนเซอร์ INPUT ที่ได้ จะมีค่าเป็น 0  LED สีแดงที่เซนเซอร์ก็จะติดพร้อมกับ LED บนบอร์ด Arduino UNO
