ISD1820 โมดูลบันทึกเสียง SNP-00154

โมดูล ISD1820 เป็นโมดูลอิเล็กทรอนิกส์ขนาดเล็กที่ออกแบบมาเพื่อบันทึกและเล่นเสียง สามารถนำไปประยุกต์ใช้ได้หลากหลาย เช่น โครงงานเสียงพูด, เครื่องเล่นเสียงขนาดเล็ก, และอุปกรณ์อื่นๆ ที่ต้องการฟังก์ชันการบันทึกและเล่นเสียง

• กดปุ่ม REC เพื่อทำการอัดเสียง
• กดปุ่ม PLAYE เพื่อเล่นเสียงที่บันทึกไว้
• กดปุ่ม PLAYL ค้างเพื่อเล่นเสียงที่บันทึกไว้

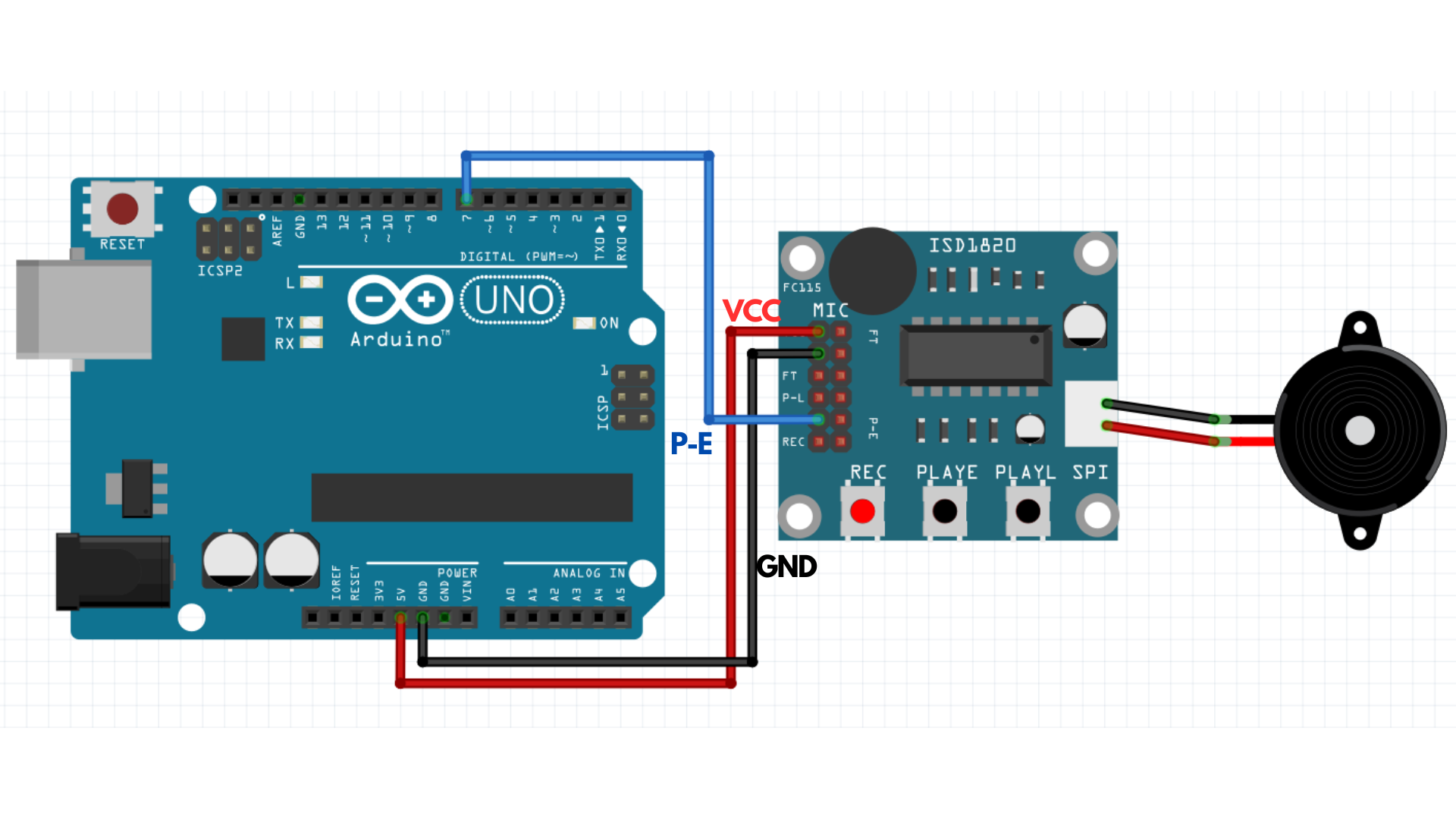

1.ต่ออุปกรณ์

ถ้าใช้แค่ฟังชั่น การอัดเสียง/เล่นเสียง สามารถต่อสายแค่ VCC และ GND ก็สามารถใช้งานได้แล้ว

ISD1820 > Arduino UNO
•    GND > GND
•    VCC > 5V
•    P-E > Pin 7

2.ลงโปรแกรม
Copy โค้ดด้านล่าง

1int PE = 7; // ต่อกับ Pin PLAYE บนบอร์ดโมดูล
2void setup() {
3pinMode(PE, OUTPUT);
4Serial.begin(9600);
5}
6
7void loop() {
8Serial.println("Play Sound");
9digitalWrite(PE, 1); // กดปุ่ม PLAYE
10delay(100);
11digitalWrite(PE, 0); // ปล่อยปุ่ม PLAYE
12delay(10000);
13}

1int PE = 7; // ต่อกับ Pin PLAYE บนบอร์ดโมดูล
2void setup() {
3pinMode(PE, OUTPUT);
4Serial.begin(9600);
5}
6
7void loop() {
8Serial.println("Play Sound");
9digitalWrite(PE, 1); // กดปุ่ม PLAYE
10delay(100);
11digitalWrite(PE, 0); // ปล่อยปุ่ม PLAYE
12delay(10000);
13}

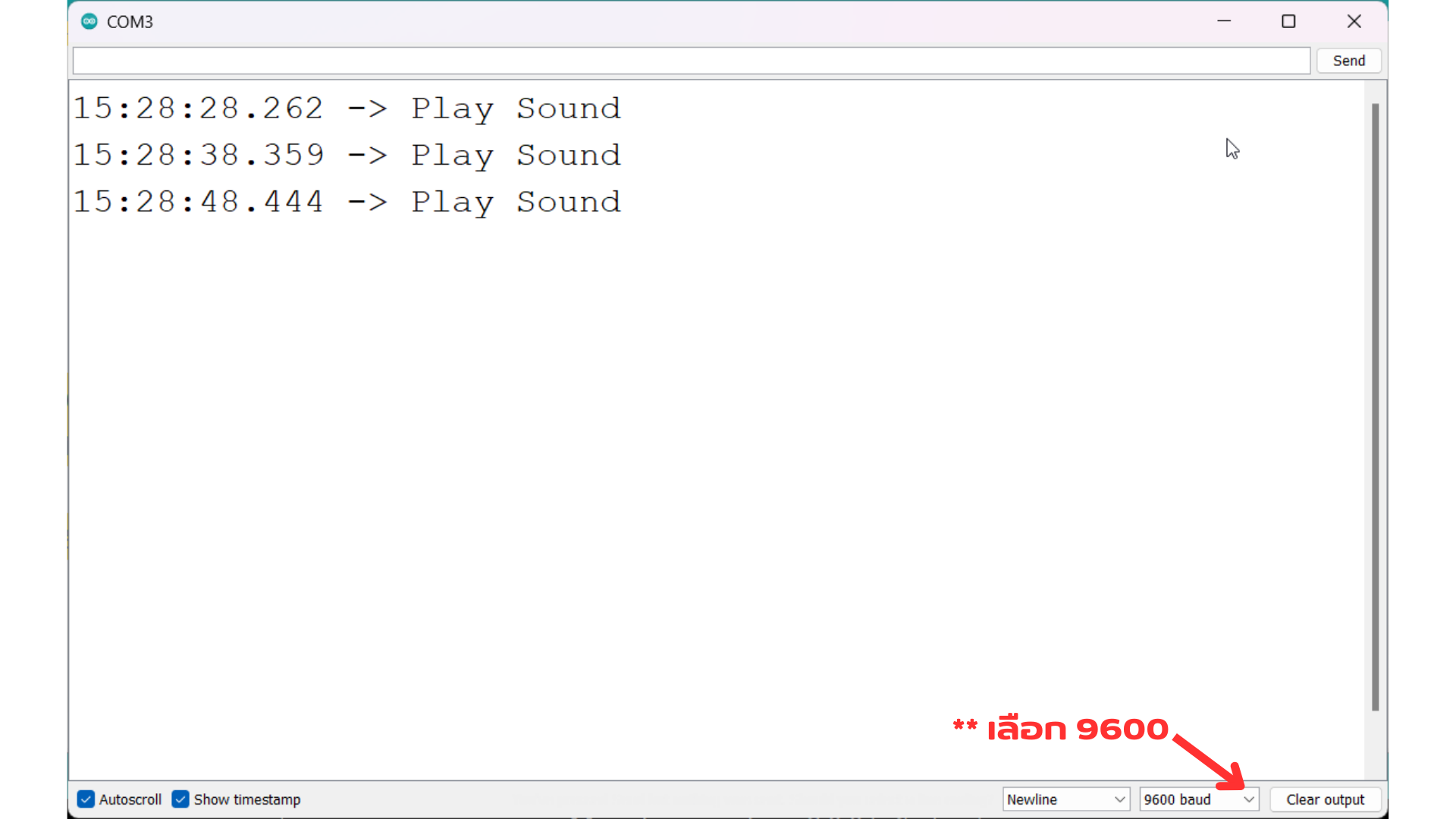

3.ผลลัพธ์
โค๊ดนี้เป็นการจำลองการกดปุ่ม PLAYE ทุก10วินาที โดยให้ Arduino เป็นตัวจำลองการกด
