โมดูล MAX485 TTL to RS-485 SNP-00021

โมดูล MAX485 TTL to RS-485 เป็นอุปกรณ์ที่ใช้ในการแปลงสัญญาณจาก TTL (Transistor-Transistor Logic) เป็น RS-485 ซึ่งเป็นมาตรฐานในการสื่อสารข้อมูลแบบอนุกรมที่ใช้กันอย่างแพร่หลายในระบบเครือข่ายอุตสาหกรรม โดยเฉพาะอย่างยิ่งในระบบที่ต้องการการสื่อสารระยะไกลและมีสัญญาณรบกวนสูง

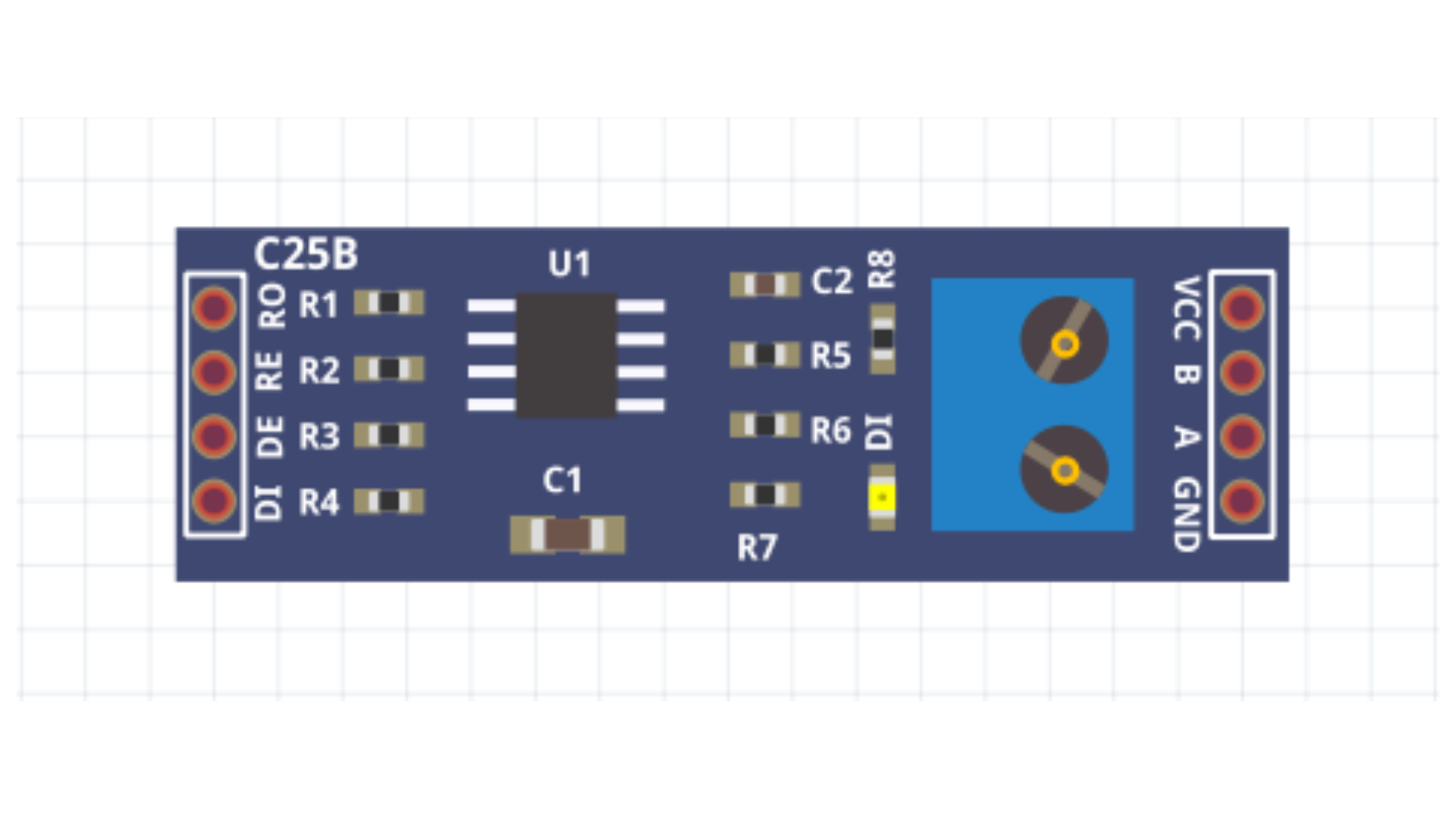

การต่อใช้งาน MAX485
ในการใช้งานโมดูล MAX485 จะต้องทำการเชื่อมต่อพินต่างๆ ดังนี้:

• VCC: เชื่อมต่อกับไฟเลี้ยง 5V
• GND: เชื่อมต่อกับกราวด์
• DI (Data In): รับข้อมูลจากไมโครคอนโทรลเลอร์ (TTL)
• RO (Receive Out): ส่งข้อมูลไปยังไมโครคอนโทรลเลอร์ (TTL)
• DE (Driver Enable): ใช้ควบคุมการเปิดปิดการส่งข้อมูล
• RE (Receive Enable): ใช้ควบคุมการเปิดปิดการรับข้อมูล
• A และ B: เชื่อมต่อกับสายสัญญาณ RS-485 (A เป็นสัญญาณบวก, B เป็นสัญญาณลบ)
