Name: โมดูลเซ็นเซอร์วัดความชื้นในดิน Resistive Soil Moisture SNP-00045
Brand: Ampify Electronics
SKU: SNP-00045

Soil Moisture Sensor หลักการทำงานโดยทั่วไปคือการวัดค่าความต้านทานไฟฟ้าของดิน ซึ่งจะแปรผันตามปริมาณความชื้น

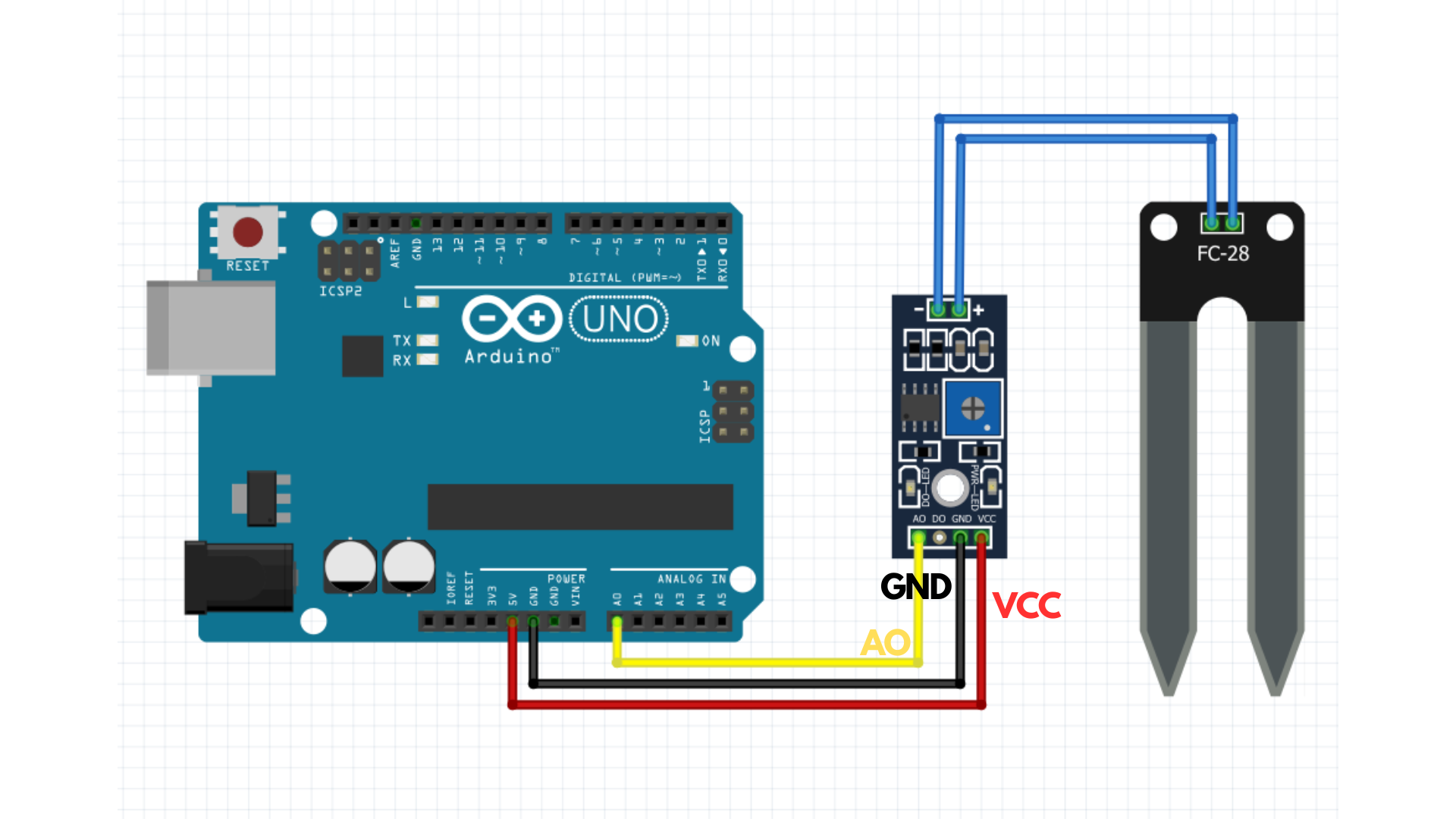

1.ต่ออุปกรณ์

Soil Moisture Sensor > Arduino UNO

VCC > 5V
GND > GND
AO > A0

2.ลงโปรแกรม
Copy โค้ดด้านล่าง

Arduino

1const int soilSensor = A0;
2
3void setup() {
4  Serial.begin(9600);
5  pinMode(soilSensor,INPUT);
6}
7
8void loop() {
9  int soilMoisture = analogRead(soilSensor);
10  Serial.print("Soil Moisture: ");
11  Serial.println(soilMoisture);
12  delay(1000);
13}

1const int soilSensor = A0;
2
3void setup() {
4  Serial.begin(9600);
5  pinMode(soilSensor,INPUT);
6}
7
8void loop() {
9  int soilMoisture = analogRead(soilSensor);
10  Serial.print("Soil Moisture: ");
11  Serial.println(soilMoisture);
12  delay(1000);
13}

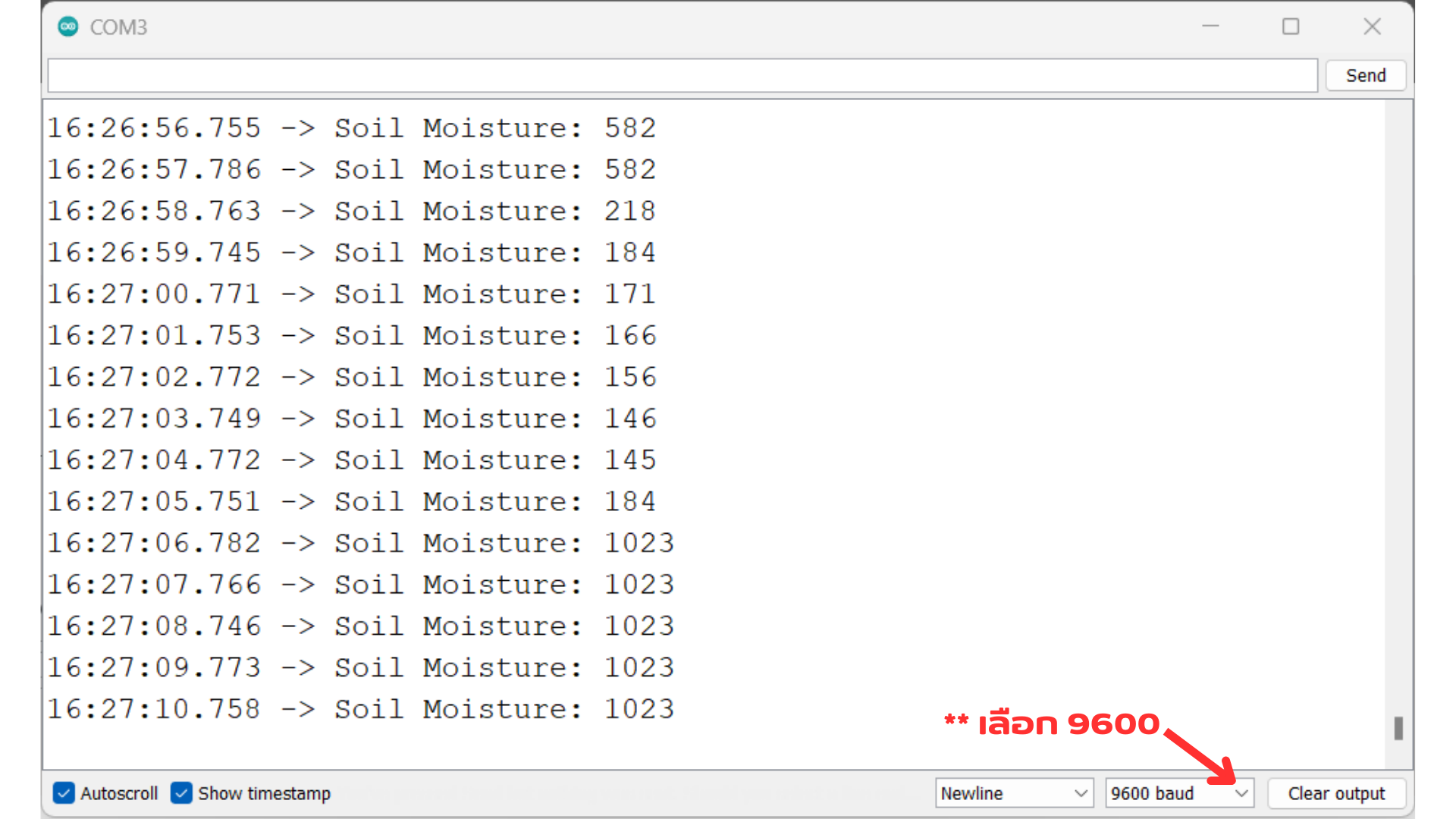

3.ผลลัพธ์
ใน Serial Monitor จะแสดงความต้านทานไฟฟ้า เมื่อนำส่วนส้อมไปเสียบในดินที่มีความชื้น จะพบว่าความต้านทานไฟฟ้าลดลง (ค่านี้ไม่ใช้ความชื้นในดินโดยตรง ต้องทำการเปรียบเทียบค่า)
