เซนเซอร์วัดความเร็วลม Wind Speed Sensor Modbus RTU RS485 SNP-00033

เซนเซอร์ตัวนี้เป็นแบบถ้วยหมุน ส่งข้อมูลผ่านสาย RS485 ด้วยโปรโตคอล Modbus RTU เราจะใช้ Arduino UNO ต่อผ่านโมดูล RS485 เพื่ออ่านค่าความเร็วลมออกมาแสดงบน Serial Monitor

1.อุปกรณ์ที่ต้องใช้

• Arduino UNO ซื้อเลยบน Shopee
• โมดูล RS485 ซื้อเลยบน Shopee
• เซนเซอร์วัดความเร็วลม Wind Speed Sensor Modbus RTU ซื้อเลยบน Shopee
• Switching Supply 12V หรือ อะแดปเตอร์ 12V สำหรับจ่ายไฟเซนเซอร์

2.ติดตั้ง Library ที่จำเป็น

โหลด Library ชื่อ ModbusRTUMaster ได้ที่ลิงก์นี้

• ModbusRTUMaster

โหลดเสร็จก็เข้า Arduino IDE ไปที่  Sketch > Include Library > Add .ZIP Library แล้วเลือกไฟล์ที่เพิ่งโหลดมา รอสักครู่จะมีข้อความขึ้นว่าติดตั้งสำเร็จ

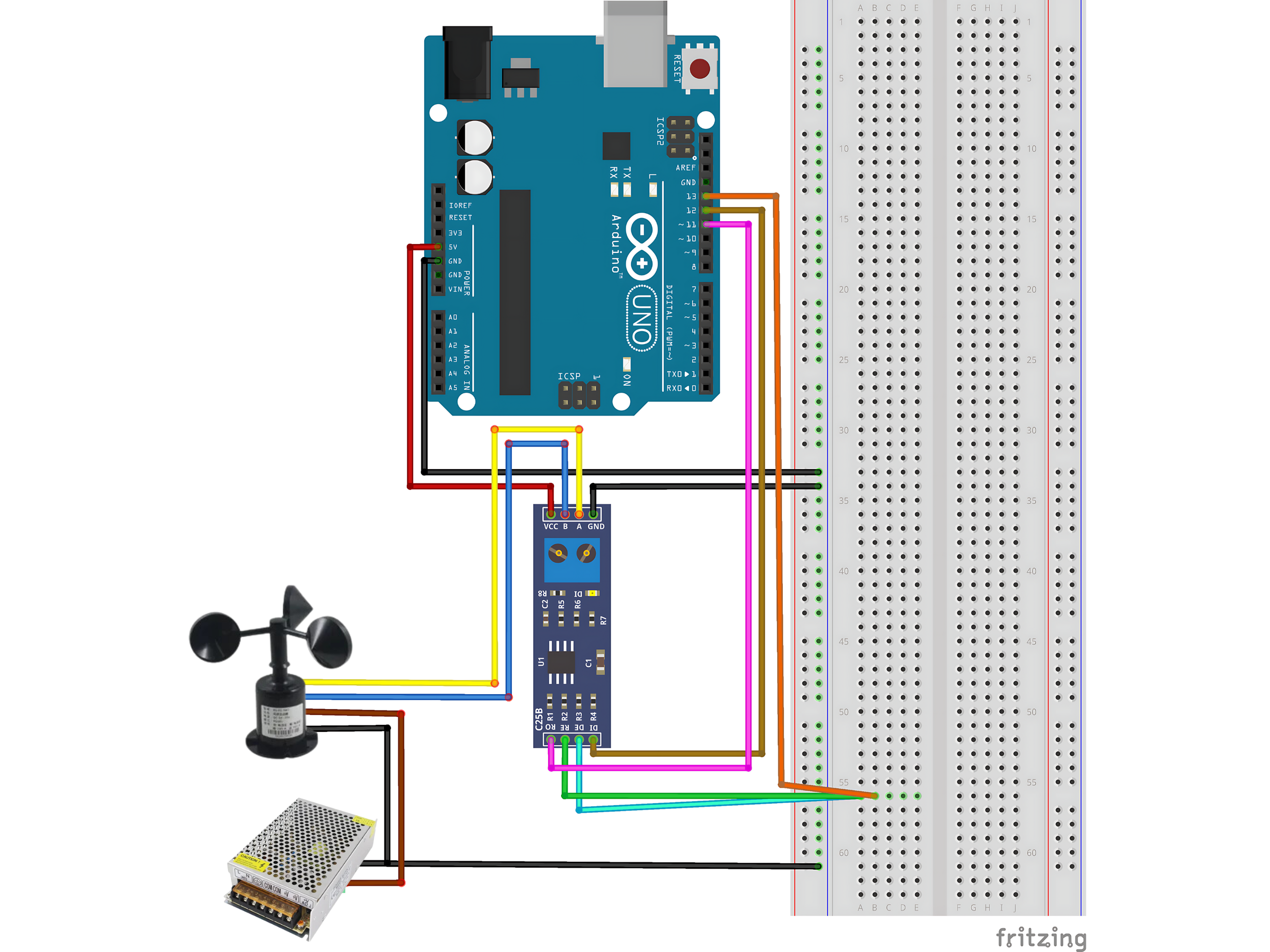

3.ต่ออุปกรณ์

ส่วนแรก ต่อ Arduino UNO เข้ากับโมดูล RS485 ก่อน

ส่วนที่สอง ต่อไฟ 12V เข้าเซนเซอร์

ส่วนที่สาม ต่อโมดูล RS485 เข้าเซนเซอร์

ส่วนที่สี่ เชื่อม GND ของ Arduino กับ Power Supply

4.ลงโปรแกรม

Copy โค้ดด้านล่าง

1#include <SoftwareSerial.h>
2#include <ModbusRTUMaster.h>
3
4const uint8_t rxPin = 11;
5const uint8_t txPin = 12;
6const uint8_t dePin = 13;
7
8SoftwareSerial mySerial(rxPin, txPin);
9ModbusRTUMaster modbus(mySerial, dePin);
10
11uint16_t holdingRegisters[2];
12float windSpeed;
13
14void setup() {
15  Serial.begin(9600);
16  modbus.begin(4800);
17}
18
19void loop() {
20    modbus.readHoldingRegisters(1, 0, holdingRegisters, 1);
21    windSpeed = holdingRegisters[0] / 10;
22    Serial.print("Wind Speed : ");
23    Serial.print(windSpeed);
24    Serial.println(" m/s");
25}
26

1#include <SoftwareSerial.h>
2#include <ModbusRTUMaster.h>
3
4const uint8_t rxPin = 11;
5const uint8_t txPin = 12;
6const uint8_t dePin = 13;
7
8SoftwareSerial mySerial(rxPin, txPin);
9ModbusRTUMaster modbus(mySerial, dePin);
10
11uint16_t holdingRegisters[2];
12float windSpeed;
13
14void setup() {
15  Serial.begin(9600);
16  modbus.begin(4800);
17}
18
19void loop() {
20    modbus.readHoldingRegisters(1, 0, holdingRegisters, 1);
21    windSpeed = holdingRegisters[0] / 10;
22    Serial.print("Wind Speed : ");
23    Serial.print(windSpeed);
24    Serial.println(" m/s");
25}
26

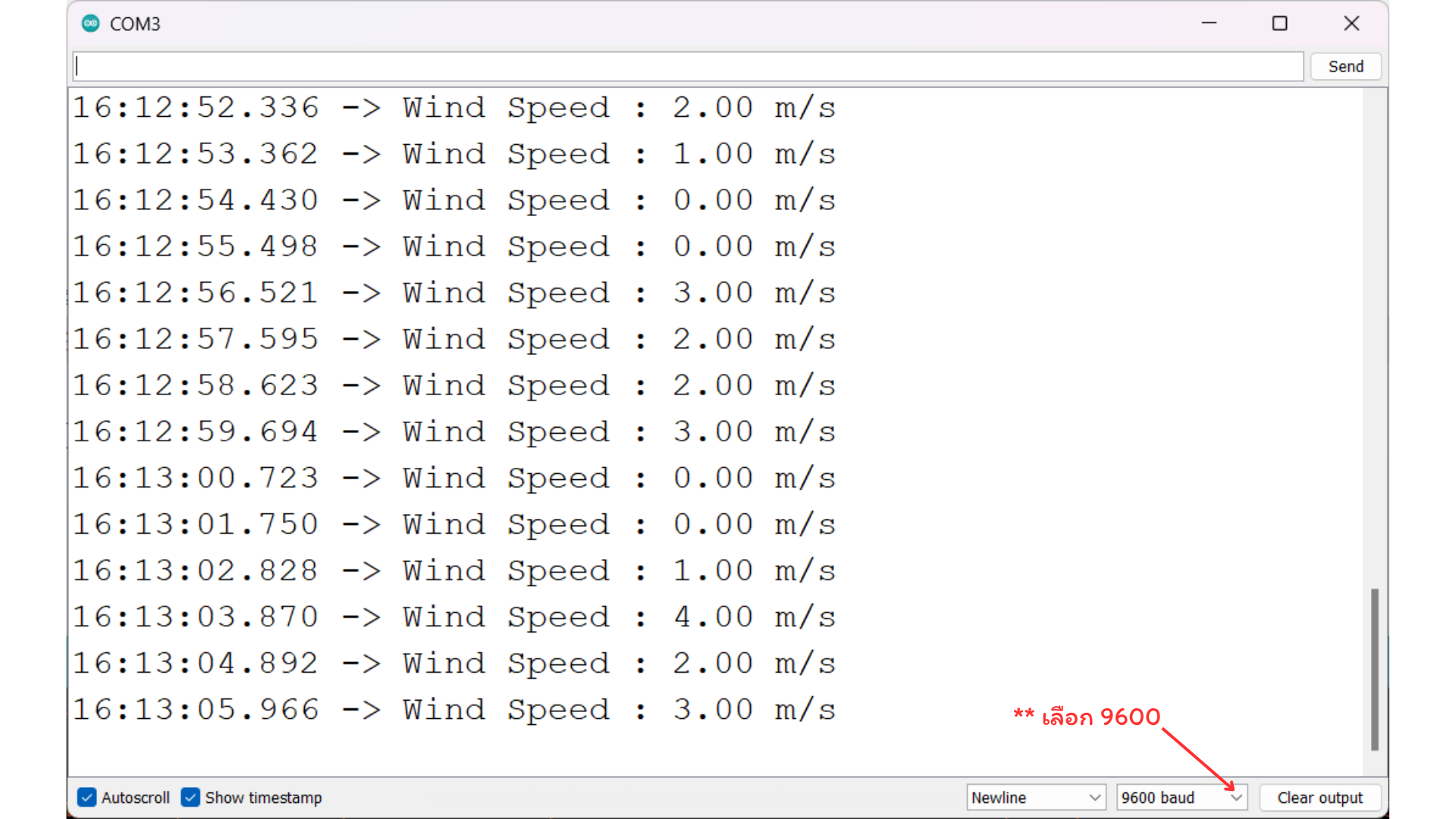

5.ผลลัพธ์

Serial Monitor จะแสดงความเร็วลมขณะนั้น
